Bo Mạch điều khiển cổng trượt 230VAC

Bo Mạch điều khiển cổng trượt 230VAC là mạch điều khiển được thiết kế để hoạt động với các động cơ cổng trượt sử dụng nguồn điện 230VAC. Bộ điều khiển này có thể thay thế cho hầu hết các dòng động cơ trượt đang có trên thị trường.

Thông số kĩ thuật

#1

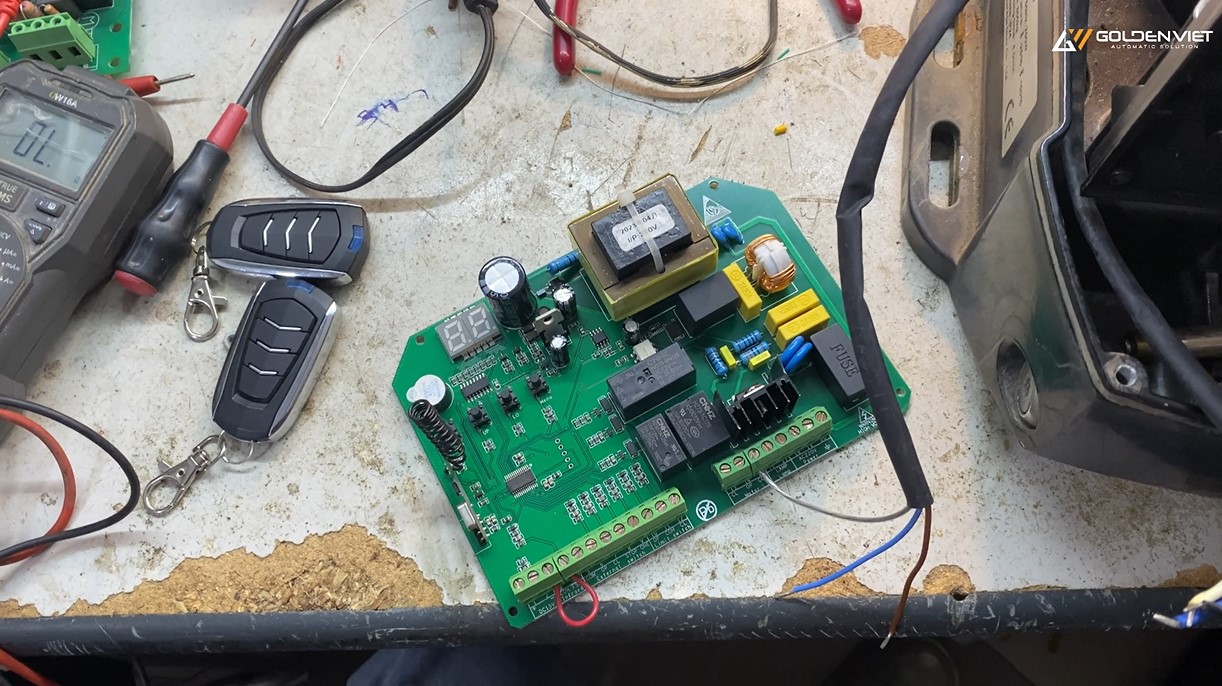

Mạch cổng trượt 230vac

#1

Mạch sử dụng điện áp 220v thông dụng

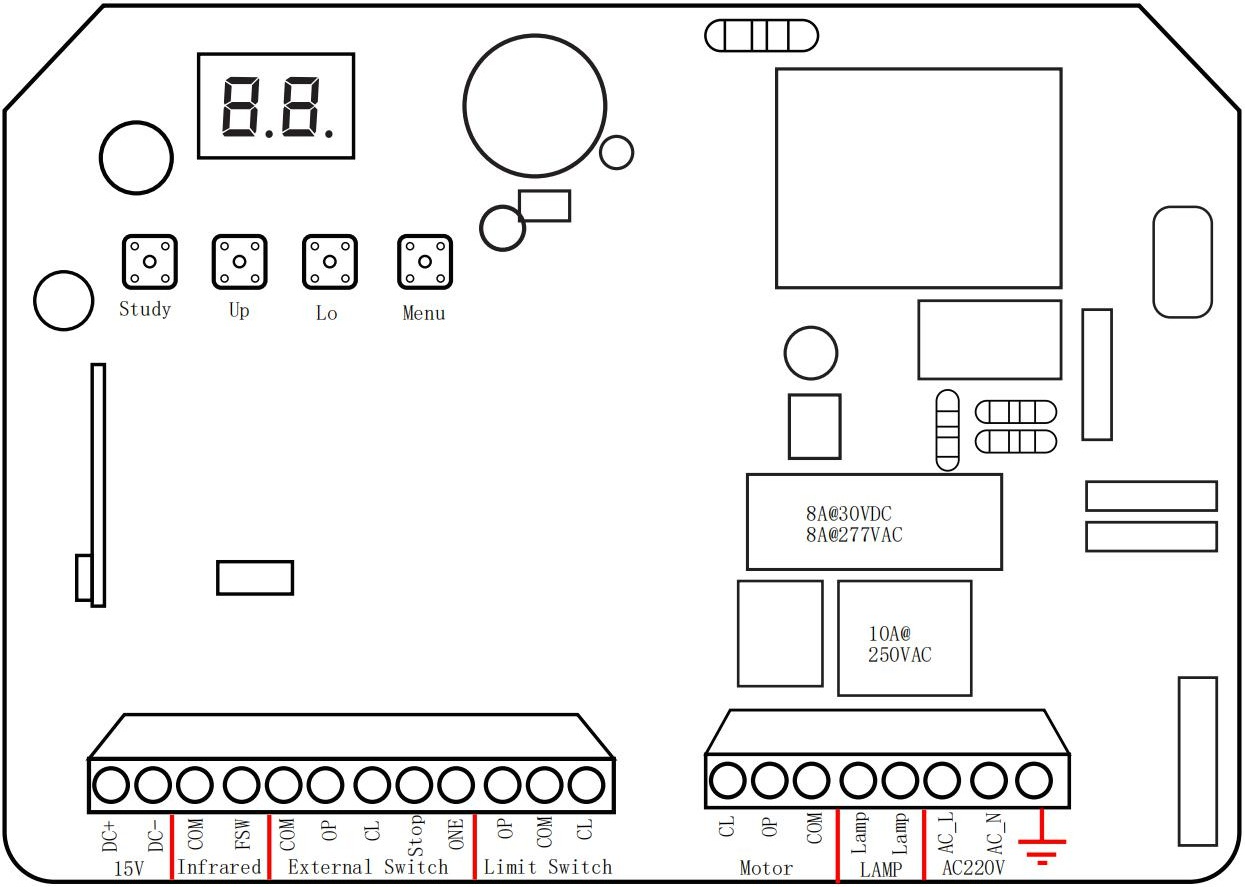

Sơ đồ bảng mạch

Ưu điểm

• Phù hợp với hầu hết các dòng cổng trượt tự động trên thị trường hiện nay.
• Sử dụng ổn định cho những cổng trượt yêu cầu tần suất hoạt động cao, có khả năng đóng mở nhiều lần liên tục mà vẫn duy trì vận hành ổn định.
• Có thể kết nối với cảm biến vật cản, dừng và đảo chiều chuyển động cánh cổng.
• Cài đặt một cách tự động và cực kỳ chính xác vùng giảm tốc và vị trí kết thúc hành trình.
• Xử lý và giúp tránh việc động cơ ghì vào chốt chặn hành trình cơ khí.
• Tránh chuyển động bất thường của cổng sau khi mất điện do thiết bị này luôn nhớ quy trình hoạt động của động cơ.
• Bo mạch điều khiển cho phép tự động vận hành chế độ ngủ (Sleep Mode) trong thời gian chờ. Chế độ này giúp giảm tiêu thụ điện năng khi hệ thống không làm việc.
• Độ trễ thấp khi truyền tín hiệu tới motor

=> Xem phụ kiện cổng tự động

Mạch cổng trượt thiết kế nhỏ gọn

Hướn dẫn nạp tay điều khiển Bo Mạch cổng trượt 230VAC

Bước 1: Khởi động:

Cấp nguồn cho bộ điều khiển, còi sẽ kêu 2 lần, sau đó màn hình LED sáng lên và hiển thị các số 0-9 để khởi động chế độ tự kiểm tra. Khi có dấu “.” hiển thị trên màn hình LED thứ hai, bộ điều khiển có thể hoạt động.

Bước 2: Nạp tay điều khiển:

Để nạp điều khiển từ xa, nhấn nút Standyvtrong 3 giây. Sau khi tắt điểm trên màn hình thứ hai, điểm trên màn hình đầu tiên sẽ được bật. Sau đó bo mạch chính sẽ đợi 10 giây để truyền mã của điều khiển từ xa. Khi mã được lấy, còi sẽ phát ra 3 tiếng bíp và hiển thị số lượng điều khiển từ xa đã lưu. Sau đó thiết bị sẽ thoát khỏi chế độ lập trình từ xa. Nếu mã không được ghi lại trong vòng 10 giây, bo mạch chính sẽ thoát khỏi chế độ lập trình từ xa.

Bước 3: Xoá điều khiển từ xa:

Khi người dùng nhấn và giữ phím học trong 10 giây. Bo mạch chủ xóa tất cả các điều khiển từ xa khỏi bộ nhớ. Chuông reo rất lâu.

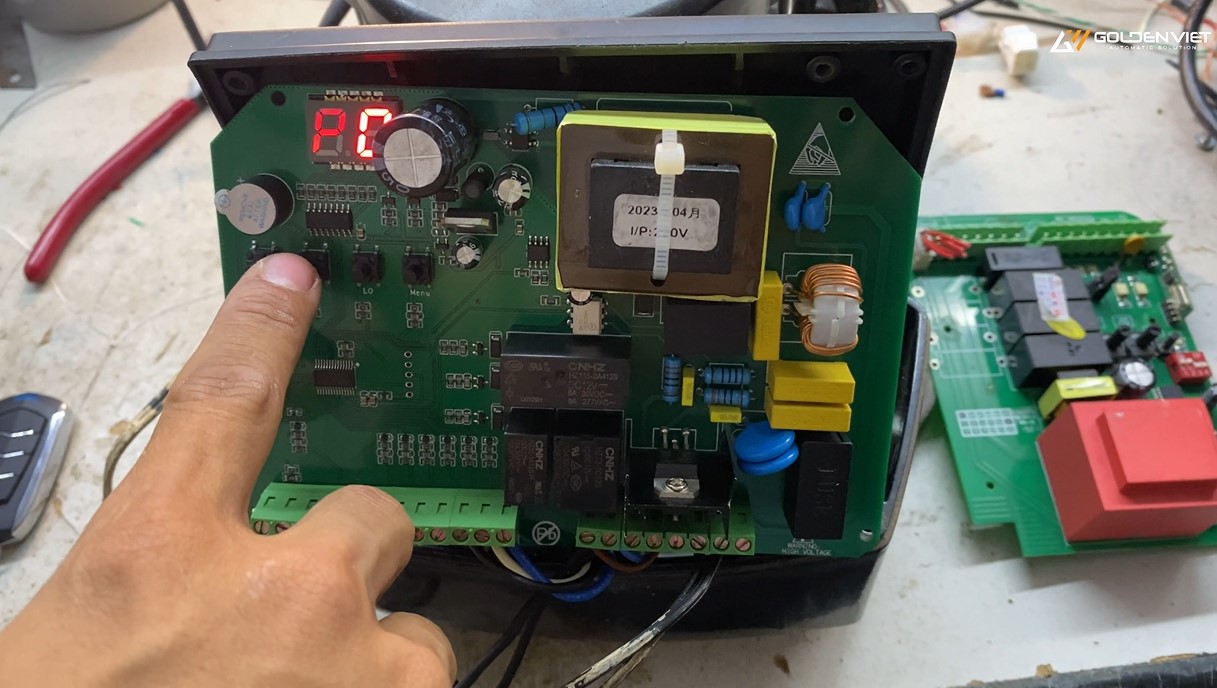

Nạp tay điều khiển mạch cổn trượt

Tổng kết

Cổng tự động Golden Việt tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp, lắp đặt và sửa chữa các thiết bị, linh kiện, phụ kiện cho cổng tự động, bao gồm cả bo mạch điều khiển cổng trượt. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, hơn 10 năm hoạt động trong ngành, chúng tôi cam kết mang đến dịch vụ sửa chữa và thay thế nhanh chóng, đúng quy trình kỹ thuật và đảm bảo chất lượng.

Bo Mạch điều khiển cổng trượt 230VAC đang được Golden Việt cung cấp với giá cực tốt. Nếu bạn đang gặp phải bất kỳ vấn đề nào liên quan đến bo mạch điều khiển cổng tự động, hãy liên hệ ngay với Golden Việt.
