Cổng tay đòn

Motor cổng tay đòn là loại động cơ sử dụng cho cổng mở 1 cánh, 2 cánh hoặc 4 cánh,... Hiện nay có rất nhiều thương hiệu cổng tay đòn khác nhau xuất xứ từ Italia, Đài Loan,... Vậy motor cổng tay đòn có cấu tạo và ứng dụng ra sao? Hãy cùng chúng tôi tìm hiểu về cổng tự động tay đòn trong bài viết này nhé!

GOLDEN VIỆT - THI CÔNG CỔNG TAY ĐÒN TỰ ĐỘNG TRÊN TOÀN QUỐC

CHIẾT KHẤU ĐẾN 20% CHO NHÀ THẦU, ĐƠN VỊ THIẾT KẾ, CƠ KHÍ, NHÀ THÔNG MINH

- HÀ NỘI: Số 22 Ngõ 193, Phú Diễn, Bắc Từ Liêm, Hà Nội

- Chi nhánh cổng tự động HỒ CHÍ MINH: 66/17 Huỳnh Văn nghệ, F15, Q.Tân Bình, TPHCM

- Chi nhanh cổng tự động HẢI PHÒNG: 267 Ngô Gia Tự, Đằng Lâm, Hải An, Hải Phòng

Cổng tự động tay đòn là gì?

Cổng tự động tay đòn hay còn được gọi là "motor cổng tay đòn", "cổng tự động tay đòn" hoặc "cổng tay đòn thông minh" là loại cổng được lắp đặt thêm động cơ (motor) để đóng mở cổng từ xa bằng remote, điện thoại thông minh.

Xét về hình dạng, động cơ có thiết kế như hai cánh tay đang kéo cổng đóng/mở. Motor cổng tay đòn phù hợp lắp đặt cho những cánh cổng mở 1 cánh, 2 cánh, 4 cánh,... Tuy nhiên với cổng 4 cánh cần có ray dẫn hướng để cánh cổng có thể đóng mở được.

Tương tự như các loại cổng tự động khác, cổng tay đòn cũng được chia làm 2 điện áp DC 24V và AC 230V. Motor tay đòn 24V phù hợp với các cánh cổng nhẹ, đóng mở nhiều, ít sinh nhiệt. Ngược lại tay đòn 230V phù hợp cho các cánh cổng nặng, lớn.

Cổng tay đòn tích hợp nhiều các công nghệ mới nhất hiện nay như: đóng mở từ xa bằng samart phone, phát hiện vật cản, tự động đảo nhiều khi nhận thấy nguy hiểm, cảm biến lực.... Các thương hiệu nổi tiếng phân phối cổng tay đòn tại Việt Nam có thể kể đến: BFT, BENINCA, GIBIDI, NICE, VDS, POWERTECH,…

Cổng tay đòn là gì?

Bảng giá cổng tay đòn tự động (cập nhật mới nhất)

Bảng giá motor cổng tay đòn mới nhất 2024, báo giá bao gồm đầy đủ phụ kiện lắp đặt. Giá dưới chưa bao gồm công lắp đặt, lắp đặt tại Hà Nội thường rẻ hơn so với ngoại thành. Chi phí lắp đặt một bộ cổng tay đòn thấp hơn so với cổng âm sàn.

Cấu tạo và Nguyên lý hoạt động Cổng Tay Đòn

Cấu tạo cổng tay đòn như thế nào?

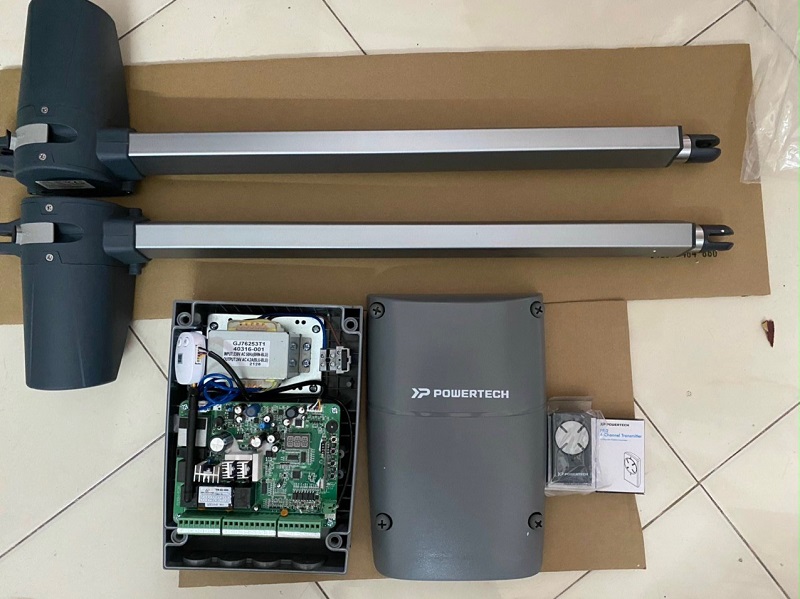

Một bộ cổng tay đòn được cấu tạo từ 6 bộ phận chính:

• 2 Motor cổng mở cánh tay đòn 24V hoặc 230V
• 1 Bo điều khiển
• 2 Photocell ( Cảm biến phát hiện vật cản) cấu tạo cổng tự động cánh tay đòn
• 2 Remote (Khóa cổng điều khiển từ xa)
• 1 Khóa ly hợp vật lý (mở cổng khi mất điện)
• Phụ kiện lắp đặt:  mặt bích chính, mặt bích phụ, ốc vít…
• Ngoài ra, khách hàng có thể mua thêm: tay điều khiển, bộ smart wifi mở cổng bằng điện thoại,...

Nguyên Lý hoạt động cổng tay đòn

Một bộ cổng tay đòn sẽ bao gồm 2 mô tơ động cơ được lắp đặt vào từ giữa thân cổng tới trụ cổng. Động cơ này có hình dạng như 2 cánh tay, hoạt động co rút thủy lực như tay người đang đóng cổng. Vì vậy chúng được gọi là cánh tay đòn. Motor tay đòn hoạt động theo nguyên lý thủy lực hoặc vít me. Khi nhận được lượng điện năng phù hợp, motor tay đòn hoạt động theo cơ chế co rút để kéo cánh cổng đi về 1 hoặc 2 phía. Từ đó tạo ra chuyển động đóng mở cho cổng mở cánh tay đòn.

=> chi tiết về nguyên lý hoạt động motor tay đòn

Motor được điều khiển bằng bảng mạch để cho thể dễ dàng điều khiển cổng từ xa bằng remote hoặc qua điện thoại. Ngoài ra, trên bảng mạch có rất nhiều tính năng hiện đại có thể tích hợp thêm nếu chủ nhà yêu cầu:

• Tích hợp thêm bộ đóng mở bằng điện thoại

• Tích hợp cảm biến an toàn, tự mở khi cửa đang đóng có vật cản đi qua trước mắt thần cảm biến

• Có thể tích hợp các tính năng của hệ thống nhà thông minh

• Các bộ điều khiển camera, quẹt thẻ, vân tay để mở cửa

Khi mua cổng sẽ được tặng thêm 2 tay điều khiển từ xa, bạn cần nạp sóng vào bảng mạch để sử dụng.

Tính năng nổi bật của motor cổng tay đòn

Hiện nay trên thị trường có nhiều mẫu động cơ mở cánh cho cổng, trong đó động cơ tay đòn là động cơ được ưa chuộng nhờ nhiều yếu tố:

- Động cơ thiết kế đạt chuẩn IP54,  có khả năng chống chịu dưới mọi điều kiện thời tiết xấu như: mưa, nắng, bão, gió. Kể cả môi trường ẩm ướt quanh năm.

- Thiết kế gọn gàng, lắp đặt nó không chiếm quá nhiều diện tích. Hoạt động như cánh cổng mở thông thường.

- Tải trọng khỏe, có thể sử dụng cho những bộ cửa lớn.

- Cổng tay đòn tích hợp bộ smart wifi, gia chỉ có thể sử dụng đóng mở qua điện thoại. Có thể sử dụng ở bất kì đâu có wifi hoặc 4g,5g.

- Đóng mở từ xa bằng remote.

- Đảo chiều khi gặp vật cản, nhờ tích hợp cảm biến an toàn nên cổng tay đòn có thể đảo chiều khi gặp các vật cản khi đóng. Tránh trường hợp cổng va đập mạnh khi đóng tự động.

- Cảm biến an toàn chống va chạm.

- Có thể mở sử dụng trong trường hợp mất điện, đi kèm với bộ tay đòn luôn có 2 khóa cơ để gia chủ có thể mở khi mất điện.

- Chế độ mở 1 cánh dành cho người đi bộ

=> Tham khảo các ưu điểm cổng tay đòn tại đây!

TOP các dòng motor cổng tay đòn thông dụng

Hiện nay, các dòng motor cổng tay đòn đang chiếm ưu thế trên thị trường nhờ vào sự tiện lợi, chi phí cạnh tranh và hiệu suất vận hành ổn định. Sau đây, Golden Việt sẽ giới thiệu đến bạn các motor cổng tay đòn đang được nhiều khách hàng tin tưởng và đánh giá cao:

Motor cổng tay đòn VDS nhập khẩu Italia

Motor cổng tay đòn VDS

Motor cổng tay đòn BFT Italia

Motor cổng tay đòn BFT

Motor cổng tay đòn Beninca Italia

Motor cổng tay đòn Beninca

Cổng tự động tay đòn Dea

Cổng tự động tay đòn Dea

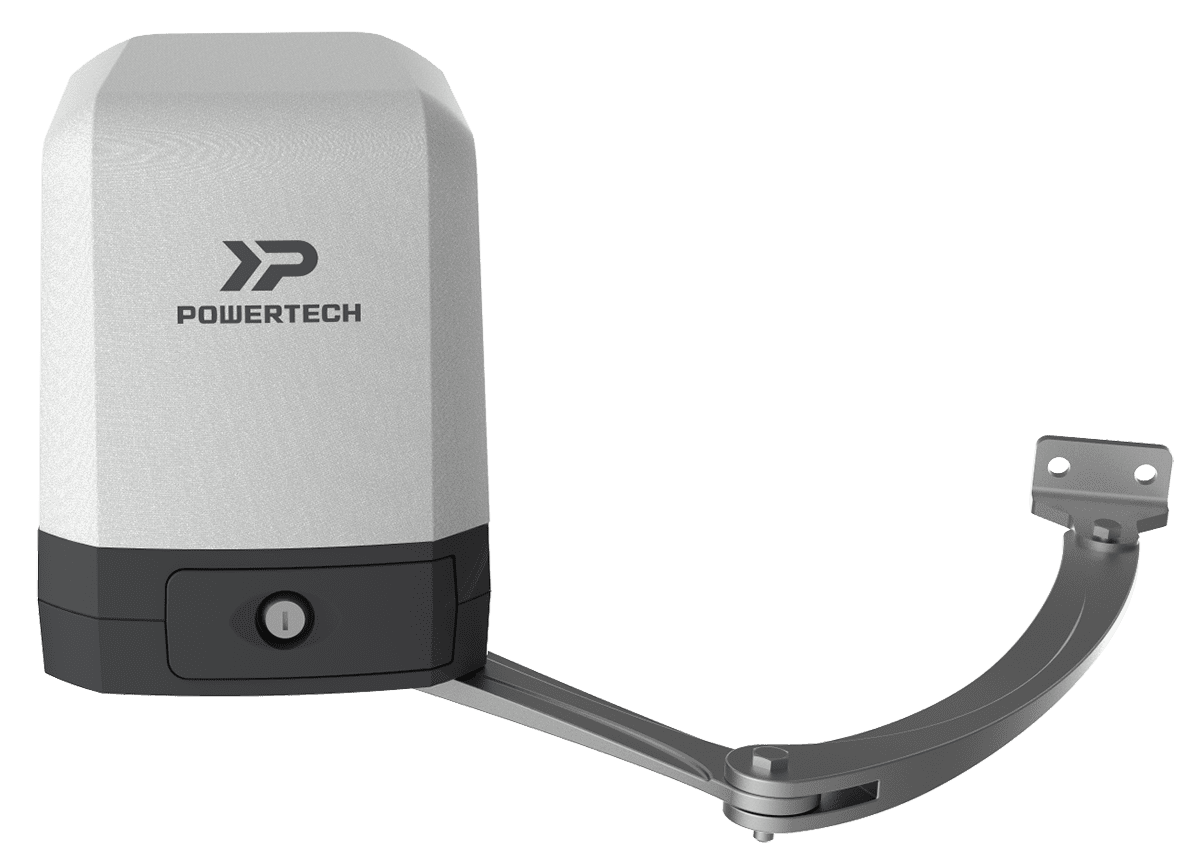

Motor Cổng tay đòn Powertech Đài Loan giá rẻ

Motor cổng tay đòn Powertech

Ứng dụng của motor cổng tay đòn

Motor cổng tay đòn mở 1 cánh tự động

Cổng sử dụng mở 1 cánh

Cổng mở 1 cánh là mẫu cổng thường được sử dụng làm cửa ngách để tiện đi ra vào, có thể lắp đặt 01 bộ động cơ tay đòn và bảng mạch điều khiển đi kèm

Bên cạnh đó tùy theo không gian từng gia đình có thể thiết kế cổng 1 cánh mở 1 cánh, cánh còn lại mở gấp khúc 3 cánh, hay 1 cánh mở  1 cánh trượt tự động.

Motor cổng tay đòn tự động 2 cánh

Cổng mở tự động 2 cánh

Cổng mở 2 cánh là mẫu cổng được ưa chuộng nhất hiện nay và được đa số nhiều gia đình sử dụng vì thẩm mỹ mang lại cũng như tiện lợi khi sử dụng.

Loại cổng này giúp mở rộng tối đa được cửa, nếu lắp cửa sát trong hay sát mép ngoài sử dụng động cơ tự động, cổng có thể mở rộng tối đa 110 độ.

Tùy theo kích thước cánh cổng ta lựa chọn cổng 2 cánh cho phù hợp, nếu cổng quá rộng khi lắp động cơ sẽ yếu, ko đảm bảo độ an toàn khi sử dụng.

Cổng mở 4 cánh tự động

Cổng mở 4 cánh tự động - Tay đòn Beninca Italia

Hiện nay mẫu cổng mở 4 cánh cũng khá được ưa chuộng, do sự gọn gàng, khi đóng mở được gấp lại không gây tốn diện tích như cổng mở 2 cánh.

Cổng 4 cánh khi lắp đặt bên cơ khí cần làm hệ thống ray treo dẫn hướng, có thể làm dẫn hướng trên hoặc dưới để khi cổng đóng mở được dẫn hướng theo hệ ray treo có sẵn.

Làm thành 4 cánh nên cổng sẽ nhẹ hơn so với 2 cánh thông thường, giúp bạn có thể lựa chọn động cơ tải trọng nhỏ hơn.

Đặc điểm của loại cổng này giúp không gian mở ra hay đóng vào ko bị vướng, tuy nhiên loại cổng này lại làm thu nhỏ mặt tiền của cổng lại, khi cổng mở ra 2 cánh sẽ gấp khúc hình chữ A, mỗi bên sẽ mất tầm 30cm làm cổng bị thu nhỏ lại, nếu nhà bạn cổng có mặt tiền không lớn làm cổng này sẽ làm hạn chế.

Lắp motor cổng tay đòn cho giếng trời

Cổng mở giếng trời tự động

Cổng tay đòn có thể lắp đặt cánh cửa gấp lên, giống như cổng mở 2 cánh 1 bên, thay vì lắp đứng như cánh cổng thông thường ta lắp thành 2 cánh lên ngang, thiết kế 2 ray dẫn hướng 2 bên để giúp cửa mở đóng đúng hành trình.

Bên cạnh đó, mẫu cửa tay đòn cũng được nhiều bên thiết kế lựa chọn để lắp cho giếng trời sử dụng trong nhà, giúp đón ánh sáng và gió tự nhiên. Có thể tích hợp thêm cảm biến mưa, khi có mưa cánh tay sẽ tự động đóng tránh mưa ướt vào nhà.

Các nước phân phối cổng tay đòn tự động tại Việt Nam

Cổng tay đòn tự động Italia

Có thể nói dòng động cơ Ý là dòng động cơ được ưa chuộng nhất hiện nay tại Việt Nam với gần 2 hãng được nhập khẩu và phân phối, đa dạng và mẫu mã cũng như chủng loại.

Có thể liệt kê 1 số hãng động cơ tay đòn được ưa chuộng hiện nay: VDS, Beninca, BFT,...

Giá động cơ Ý cũng dễ chịu hơn so với dòng Đức, giá tầm 18 – 25tr tùy theo tải trọng, hay điện áp động cơ từng loại.

Cổng tay đòn Đài Loan

Ngoài các sản phẩm nhập khẩu Châu Âu, khách hàng có thể lựa chọn sản phẩm cổng tự động của Đài Loan chất lượng rất tốt (đáp ứng các tiêu chuẩn của Châu Âu), giá thành tốt hơn do được sản xuất tại Châu Á linh phụ kiện cũng như nhân công rẻ hơn.

Hiện nay có 2 dòng Đài Loan được ưa chuộng là dòng Powertech, TMT automation.

Đặc điểm nổi bật dòng này là được tăng thêm bộ điều khiển wifi đi kèm, tích hợp sẵn theo  phần mềm của hãng được thiết kế riêng biệt, có thể cài đặt và theo dõi các chức năng của cổng thông qua app.

Cổng tự động tay đòn Trung Quốc

Cổng tự động tay đòn nhập khẩu Trung Quốc là dòng sản phẩm giá rẻ nhất hiện nay, giá bán rẻ nên được nhiều gia đình lựa chọn để sử dụng và lắp đặt.

Cổng này được bán nhiều trên các trang thương mại điện tử, dễ dàng mua và lắp đặt, tuy nhiên vì sản phẩm giá rẻ nên không được bền hay ổn định như các dòng sản phẩm cao cấp hơn như Đài Loan hay Ý, Đức.

Lưu ý khi lắp đặt động cơ cổng tay đòn

Đối với lắp đặt động cơ tay đòn nếu công trình đang thi công cần đi trước dây cấp nguồn và dây chờ động cơ cũng như dây cảm biến an toàn, để sau khi hoàn thiện gần xong, hay cho cánh cổng lên trước ta tiến hành lắp đặt động cơ.

Sơ đồ đi dây điện cho lắp đặt cổng tay đòn

Sơ đồ mạch điện cổng tay đòn

Cách lắp đặt động cơ tay đòn

1. Kiểm tra dây nguồn điện đã được đi sẵn, dây nguồn cấp cho động cơ, dây nguồn cấp cho bảng mạch điều khiển trung tâm, dây cảm biến

2. Kiểm tra phụ kiện trong bộ động cơ, đầy đủ linh kiện lắp đặt, tránh trong khi lắp đặt phải đợi đồ

3. Xác định vị trí lắp cánh tay đòn động cơ, vị trí có thể lắp dưới chân cổng, ở giữa hoặc trên cùng, tùy theo từng vị trí và từng yêu cầu của khách hàng

4. Tiến hành bắn mặt bích chính để gia cố động cơ, đo đạc sau đó bắn mặt bích phụ lên thân cổng, để kết nối 2 đầu động cơ

5. Lắp bảng mạch điều khiển, lắp cảm biến tại vị trí đã đi dây sẵn, kiểm tra tín hiệu khi 2 cảm biến nhìn đối nhau.

6. Tiến hành cấp điện cho bảng mạch, từ bảng mạch ta đấu điện đi tới motor và các chân cảm biến, wifi…

7. Cài đặt các chức năng an toàn + lực đẩy, thời gian tự đóng mở, test lại hành trình và sử dụng.

=> Xem thêm Hướng dẫn lắp motor cổng tay đòn chi tiết từ A-Z

Tổng hợp các mẫu cổng lắp đặt motor cổng tay đòn

Lắp motor cổng tay đòn tự động PW200 cho cổng sắt tại Thị xã Sơn Tây - Hà Nội

Lắp đặt motor cổng tay đòn Beninca Italia cho cổng nhôm đúc tại Chương Mỹ, Hà Nội

Lắp đặt motor cổng tay đòn tự động trên thân cổng gỗ

Thi công motor cổng tự động tay đòn Powertech cho cổng sắt tại  TP Việt Trì - Phú Thọ

Kỹ thuật viên của Golden Việt lắp đặt motor cho cổng sắt nghệ thuật

Hướng Dẫn mở cổng tay đòn khi mất điện

Trong trường hợp mất điện, bạn có thể mở cổng tay đòn bằng một trong hai phương pháp sau:

• Sử dụng Bộ Lưu Điện (UPS): Cổng tự động thường được trang bị bộ lưu điện hoạt động tương tự như một máy phát điện mini hoặc bình ắc quy. Thiết bị này có thể cung cấp điện năng đủ để vận hành cổng lên đến 30 lần từ khi xảy ra sự cố.

• Mở cổng bằng khóa cơ: Trong trường hợp bộ lưu điện không còn năng lượng, bạn có thể sử dụng khóa cơ để mở cổng thủ công. Hầu hết các cổng tự động đều được trang bị hệ thống khóa cơ để đảm bảo cổng vẫn có thể mở và đóng ngay cả khi không có điện.

=> Hướng dẫn lắp motor cổng tay đòn chi tiết từ A-Z

Đơn vị cung cấp và lắp đặt motor cổng tay đòn uy tín

Golden Việt là đơn vị chuyên cung cấp và lắp đặt motor cổng tay đòn tự động trên toàn quốc. Các động cơ cổng của chúng tôi đều được nhập khẩu trực tiếp từ nhà sản xuất với đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc, chất lượng. Khi lựa chọn Golden Việt, khách hàng sẽ được đảm bảo các quyền lợi sau:

• Motor cổng tay đòn chính hãng 100%, nhập khẩu trực tiếp

• Giá thành cạnh tranh nhất trên thị trường

• Tư vấn 24/7, luôn sẵn sàng giải đáp mọi thắc mắc của khách hàng và hỗ trợ về kỹ thuật

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, đã từng thực hiện nhiều dự án lớn nhỏ

• Lắp đặt tận nơi tại hầu hết các tỉnh thành trên toàn quốc

• Có chế độ bảo hành từ 12-24 tháng tùy theo từng loại motor

• Xuất hóa đơn VAT đầy đủ

Golden Việt chuyên cung cấp motor cổng tay đòn chính hãng, giá rẻ

Lời Kết

Như vậy có thể thấy motor cổng tay đòn được lắp đặt rộng rãi tại các công trình dân dụng, cơ quan. Để được tư vấn lựa chọn motor tay đòn chất lượng và phù hợp với công trình, khách hàng hãy liên hệ với chúng tôi qua số điện thoại 0977987191. Hy vọng những chia sẻ trên của Golden Việt đã cung cấp cho các thông tin hữu ích.
