TAY CO THUỶ LỰC | TAY ĐẨY HƠI

Tay co thuỷ lực là phụ kiện cửa được ứng dụng rộng rãi trong việc hãm tốc độ đóng, mở cửa, chống ồn, giảm thiểu hư hại cửa,... Trong bài viết này, hãy cùng Golden Việt tìm hiểu về loại phụ kiện cửa thông dụng này!

1. Tay co thuỷ lực là gì?

Tay co thuỷ lực (viết tắt tiếng anh là door Closer) hay còn gọi là cùi chỏ hơi, tay đóng cửa thuỷ lực. Đây là phụ kiện chuyên dùng cho cửa làm hạn chế lực tác động ngoại cảnh lên cánh cửa đồng thời có khả năng tự động đóng khi cửa mở ra ngoài.

Tay cơ thủy lực còn có tác dụng làm giảm tiếng ồn và mất nhiệt, đồng thời tăng tính an toàn trong phòng cháy và giảm tác động từ môi trường bên ngoài khi quên đóng cửa. Sản phẩm này phù hợp để lắp đặt trên cửa đi văn phòng, cửa kho lạnh, cửa thoát hiểm, cửa chống cháy, và cửa phòng karaoke.

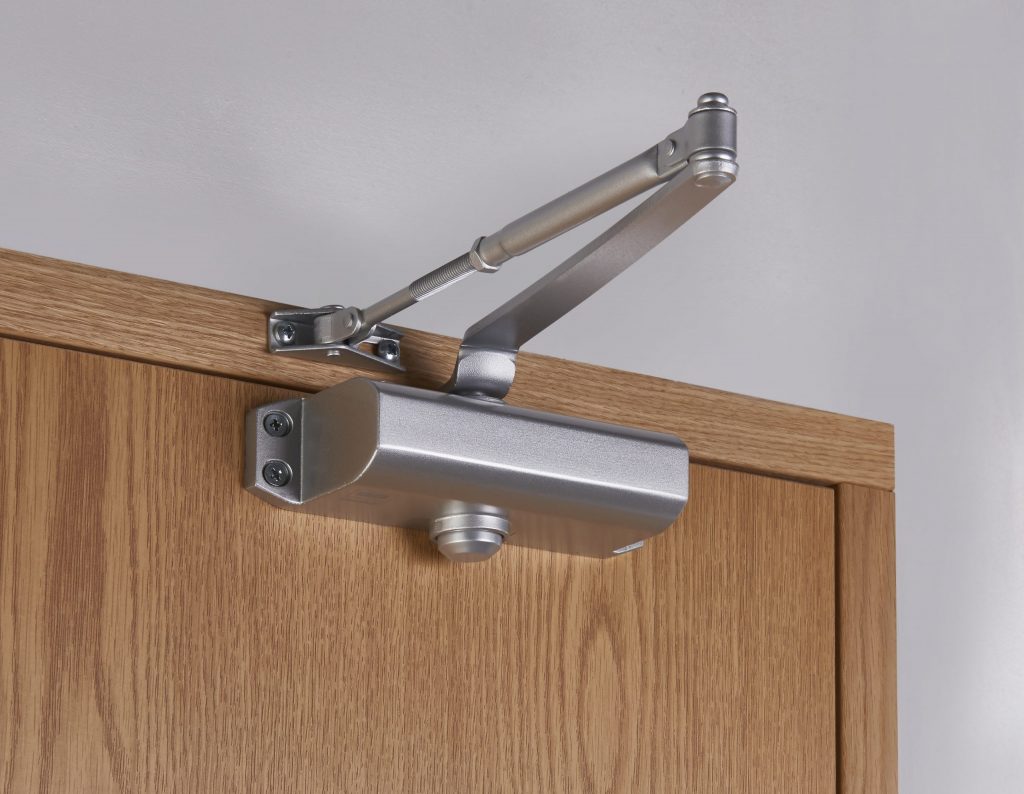

Tay co thuỷ lực là gì?

2. Cấu tạo và nguyên lý hoạt động

Hiện nay trên thị trường có rất nhiều thương hiệu tay co thuỷ lực khác nhau, tuy nhiên đều có cấu tạo chung như sau:

• Lò xo: Giúp tạo lực đóng cửa.

• Dầu thủy lực: Được chứa trong một khoang kín, dùng để điều chỉnh tốc độ đóng cửa.

• Van điều chỉnh: Điều chỉnh tốc độ và lực đóng cửa.

• Thân tay co: Bảo vệ các bộ phận bên trong và giúp cố định tay co vào cửa.

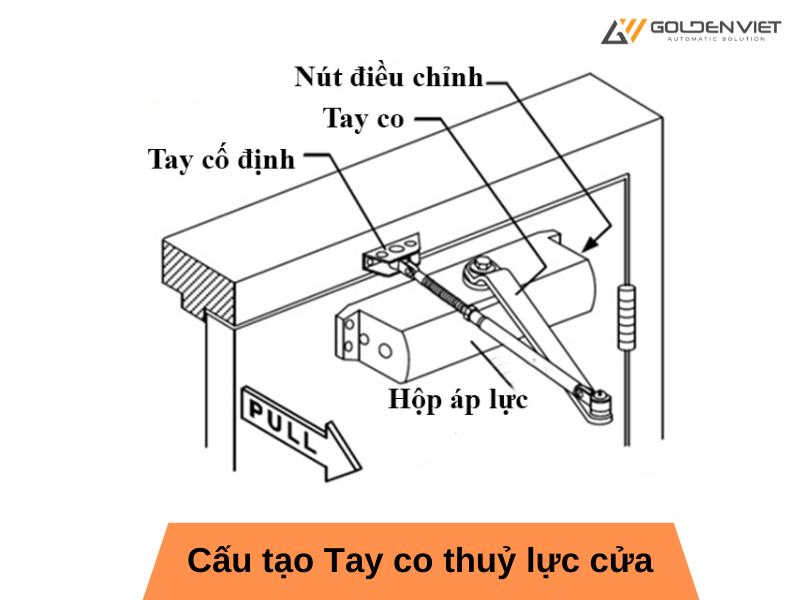

Cấu tạo tay co thuỷ lực cửa

Nguyên lý hoạt động của tay co cửa thủy lực khá đơn giản: khi cửa được mở, lò xo bên trong tay co tạo ra lực ngược lại để kéo cánh cửa đóng lại. Khi cửa sắp đóng hoàn toàn, một lực đẩy nhẹ được kích hoạt để làm giảm tốc độ đóng, nhằm tránh va chạm mạnh và giảm tiếng ồn. Hiện tại, tay co thủy lực thường được lắp đặt trong các văn phòng, bệnh viện, trường học, và cửa thoát hiểm.

3. Các loại tay co thủy lực

• Phân loại theo cấu tạo:

  • Tay co có điểm dừng

  • Tay co không điểm dừng

• Phân loại theo trọng lượng cửa:

  • Loại 1: Tay co thuỷ lực 45-60kg thường lắp cho cửa gỗ, cửa nhôm,...

  • Loại 2: Tay đẩy thuỷ lực 60-90kg lắp cho cửa chung cư cao cấp, cửa thép chống cháy,...

  • Loại 3: Trọng lượng 90-120kg lắp đặt cho các công trình chung cư, cửa thép chống cháy,...

• Phân loại theo thiết kế:

  • Tay co gắn nổi

  • Tay co gắn âm

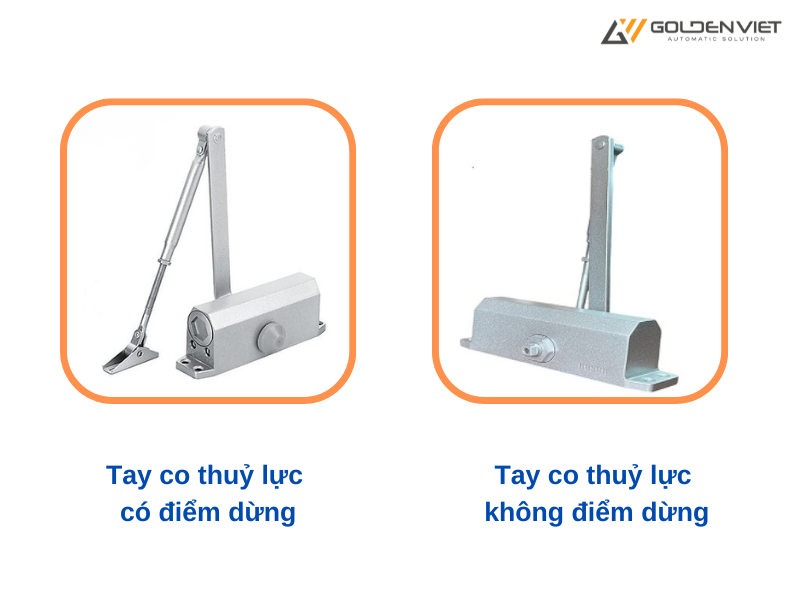

Phân loại tay co thuỷ lực theo cấu tạo

4. Lợi ích của tay co thủy lực

Tay co thủy lực là một thiết bị đơn giản nhưng rất hiệu quả trong việc bảo vệ cửa và đảm bảo an toàn cho người sử dụng. Chúng có nhiều loại và kích thước khác nhau để phù hợp với từng loại cửa và mục đích sử dụng khác nhau:

• Bảo vệ độ bền của cửa

• An toàn cho người sử dụng, đặc biệt là trẻ nhỏ

• Ngăn ngừa hỏa hoạn lan rộng

• Giảm thiểu tiếng ồn và tác động của gió

5. Hướng dẫn lắp đặt tay co thủy lực

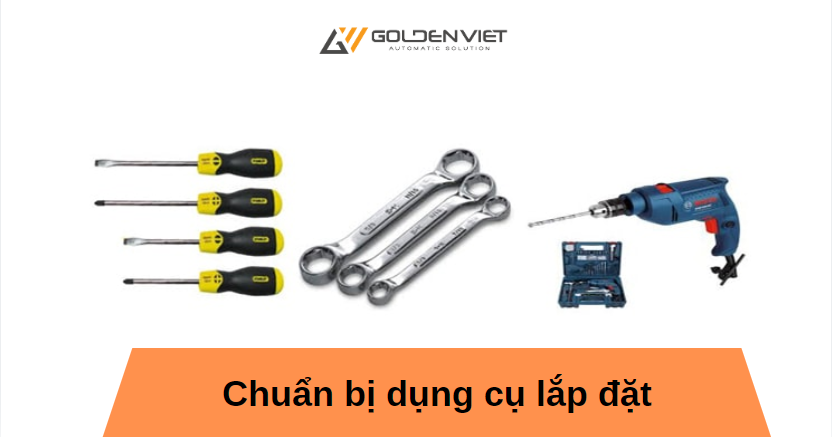

Bước 1: Chuẩn bị dụng cụ lắp đặt bao gồm:

• Máy khoan tay

• Tua vít 2 cạnh

• Tua vít 4 cạnh

• Cờ lê

Dụng cụ lắp đặt tay đẩy hơi

Bước 2: Xác định vị trí lắp đặt

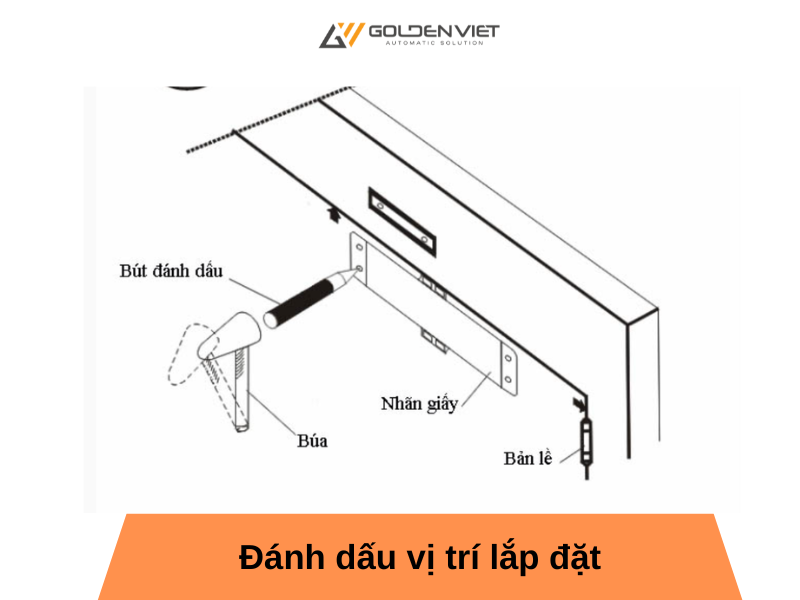

Bước 3: Đánh dấu vị trí lắp

Dùng bút hoặc bút chì để đánh dấu vị trí trên cánh cửa, cách tâm bản lề khoảng 6% của bề rộng cửa. Ví dụ, với cửa rộng 800mm, điểm đánh dấu sẽ cách tâm bản lề 48mm.

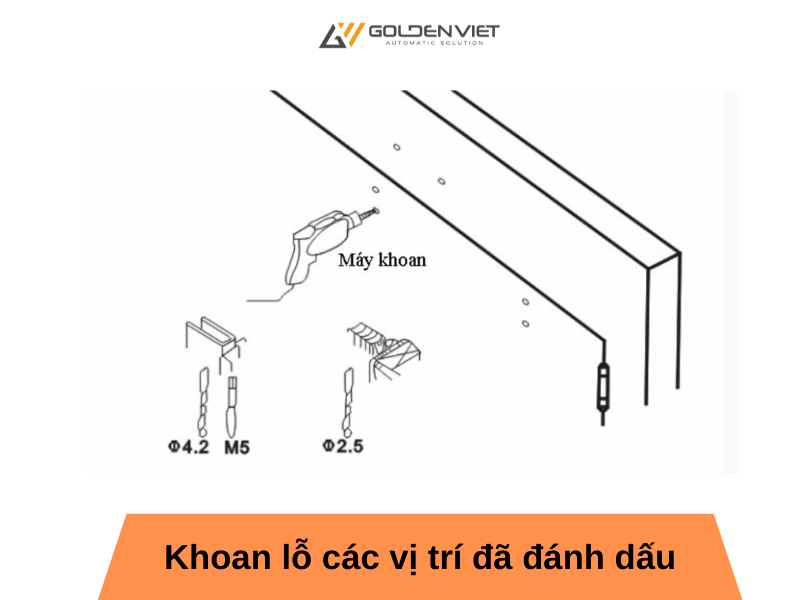

Bước 4: Khoan lỗ

Tiến hành khoan 4 lỗ ở vị trí đã đánh dấu để cố định hộp áp lực và thêm 2 lỗ khác để lắp đặt tay đẩy.

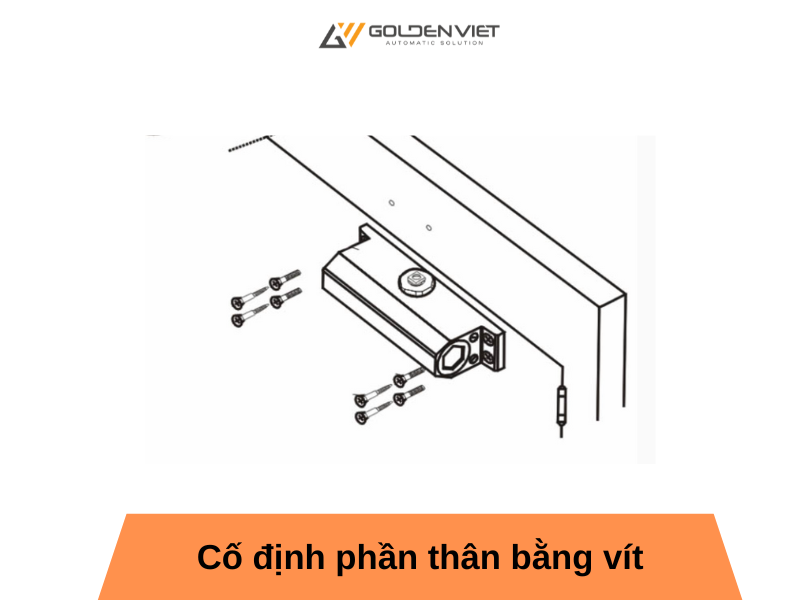

Bước 5: Lắp vít cố định

Gắn hộp áp lực vào vị trí đã khoan và sử dụng vít để cố định. Đóng cửa lại và gắn tay đẩy vào khung bao, sau đó siết chặt các vít.

Bước 6: Điều chỉnh góc mở cửa

Mở cửa đến góc từ 90 đến 102 độ (tùy thuộc vào thiết kế cửa), xoay tay cố định 180 độ theo chiều kim đồng hồ cho đến khi nghe tiếng "click", đảm bảo hệ thống đã được định vị.

Bước 7: Chỉnh ốc vít

Nới lỏng ốc định vị, điều chỉnh tay di động cho phù hợp với khoảng cách lỗ liên kết trên tay cố định, sau đó tạm thời siết chặt ốc liên kết lại.

Bước 8: Kiểm tra lực kéo

Kéo cửa bằng tay để tạo lực khởi động, sau đó buông tay để cửa tự động trở về vị trí ban đầu. Mở cửa đến góc từ 90 đến 102 độ để kiểm tra vị trí dừng của cửa.

Bước 9: Điều chỉnh tốc độ đóng cửa

Vặn ốc điều chỉnh tốc độ để kiểm soát thời gian cửa đóng từ 90 độ đến 20 độ trong khoảng 9 giây.

Vặn ốc tốc độ số 2 ra hoặc vô và quan sát vận tốc chạy từ vị trí 200 đến 00 với thời gian khoảng 5 giây là đúng. ( Điều chỉnh tốc độ 2 luôn luôn chậm hơn tốc độ 1, mỗi lần vặn ốc điều chỉnh không quá ¼ vòng ).

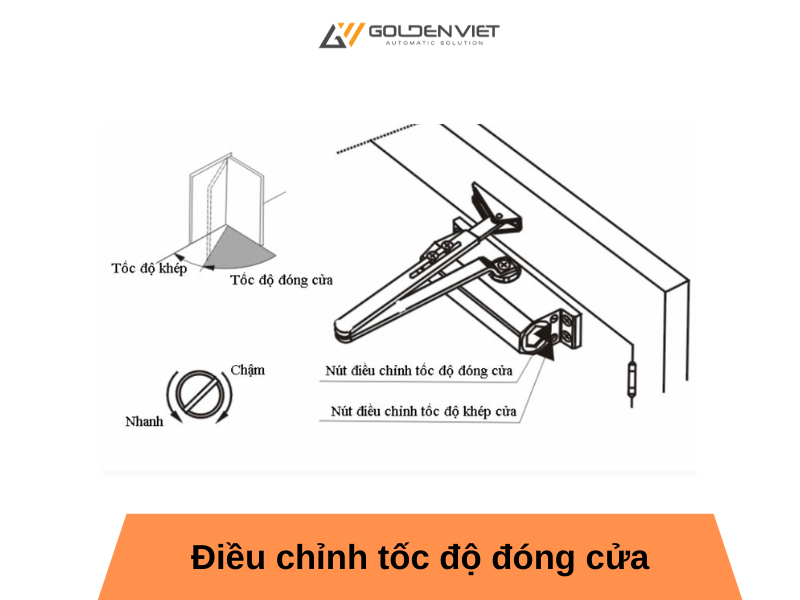

Cách điều chỉnh tốc độ đóng mở của tay co thủy lực

Để điều chỉnh tốc độ đóng mở của tay co thủy lực, bạn chỉ cần sử dụng một chiếc tua vít hai cạnh. Quá trình điều chỉnh được thực hiện thông qua ốc chỉnh dầu nằm trên thân tay co. Vị trí của ốc chỉnh dầu thường nằm gần mép tay co, và có các chỉ số 1 và 2 để bạn dễ dàng nhận biết.

Vặn xuôi chiều kim đồng hồ là giảm tốc độ, ngược chiều kim đồng hồ là tăng tốc độ.

7. Kinh nghiệm chọn mua tay co thuỷ lực

• Lựa chọn nhà cung cấp uy tín, cung cấp sản phẩm chính hãng với mức giá tốt nhất

• Lựa chọn trọng lượng tay co thuỷ lực phù hợp với mục đích sử dụng: Lưu ý này giúp tăng hiệu quả vận hành và độ bền của sản phẩm khi sử dụng. Với các cánh cửa gỗ, cửa nhôm, cửa văn phòng thường dùng loại tay co có trọng tải 45kg-60kg. Tuy nhiên đối với các loại cửa chống cháy chuyên dụng lại cần loại tay co có trọng tải lớn hơn.

Trên thị trường hiện nay có rất nhiều thương hiệu tay co thuỷ lực khác nhau, trong đó phải kể đến các thương hiệu sau:

• Anviz – Malaysia

• Hafele – Thụy Điển

• King – China

• Calibre

• New star

• IBC –  Đức

• ZKteco - Trung Quốc

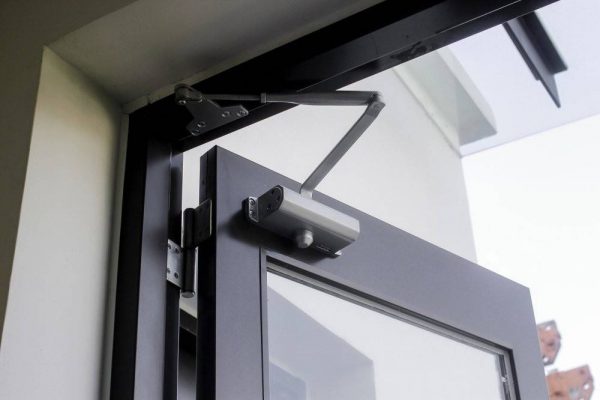

Lắp đặt tay đẩy hơi cho cửa văn phòng

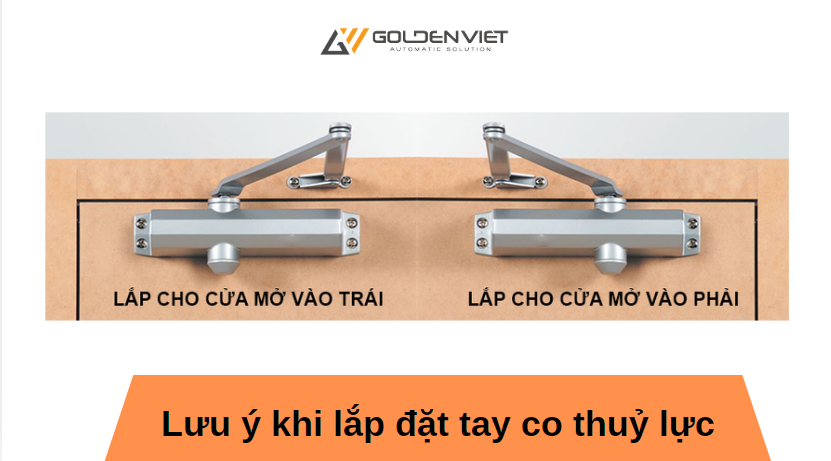

8. Một số lưu ý khi lắp tay co cửa thủy lực

Với kinh nghiệm lắp đặt tay co thuỷ lực trong nhiều năm qua, kỹ thuật viên Golden Việt chia sẻ cho bạn một số lưu ý như sau:

- Nếu cửa mở vào chiều phải thì quý khách thực hiện lắp đặt dời hộp áp lực qua bên trái, hướng nắm về bản lề.

- Khi cửa đang đóng tự động thì quý khách không được đẩy hay đóng cửa lại bằng tay.

- Chỉ để cửa dừng tại vị trí 90º, không được cố ép cửa dừng ở những góc khác quá 30 giây.

- Nếu muốn mở cửa với góc trên 90º thì quý khách cần gắn thêm phụ kiện định vị 90º để hạn chế trường hợp cánh cửa bị đẩy quá rộng làm nhông tốc độ bị tuột.

Golden Việt - Cung cấp và lắp đặt tay co thuỷ lực

Golden Việt là đơn vị cung cấp và lắp đặt tay co thuỷ lực Zkteco chính hãng. Khách hàng có nhu cầu lắp đặt, liên hệ ngay với chúng tôi để được tư vấn và lắp đặt chuẩn kỹ thuật.
